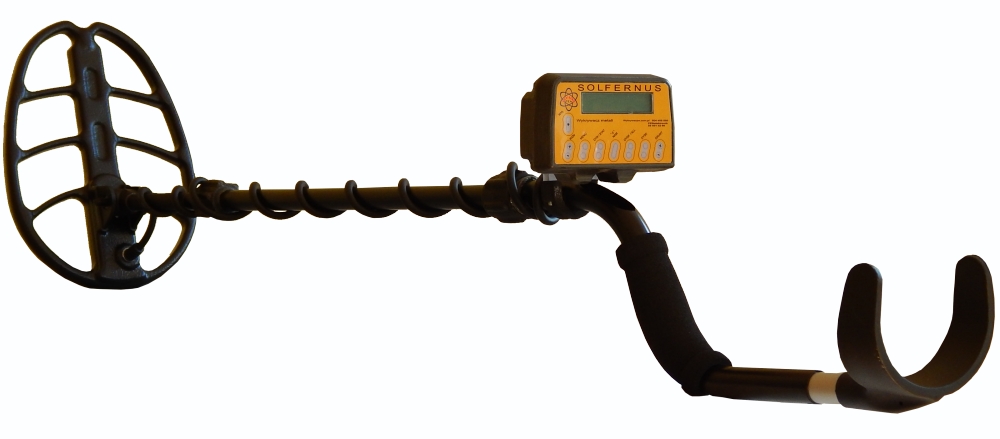

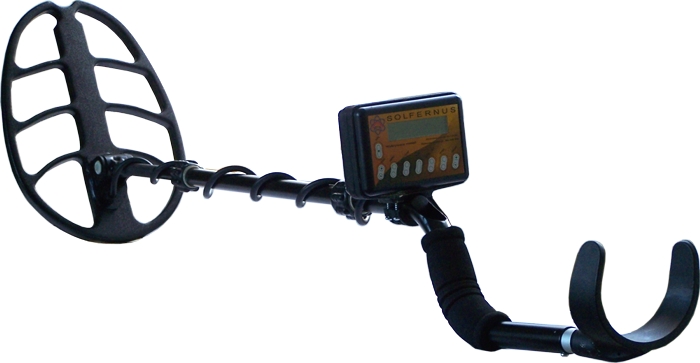

SOLFERNUS seria 1.0      zamawiam

                                              (strona w budowie)



                                Filmiki instruktażowe i prezentacje

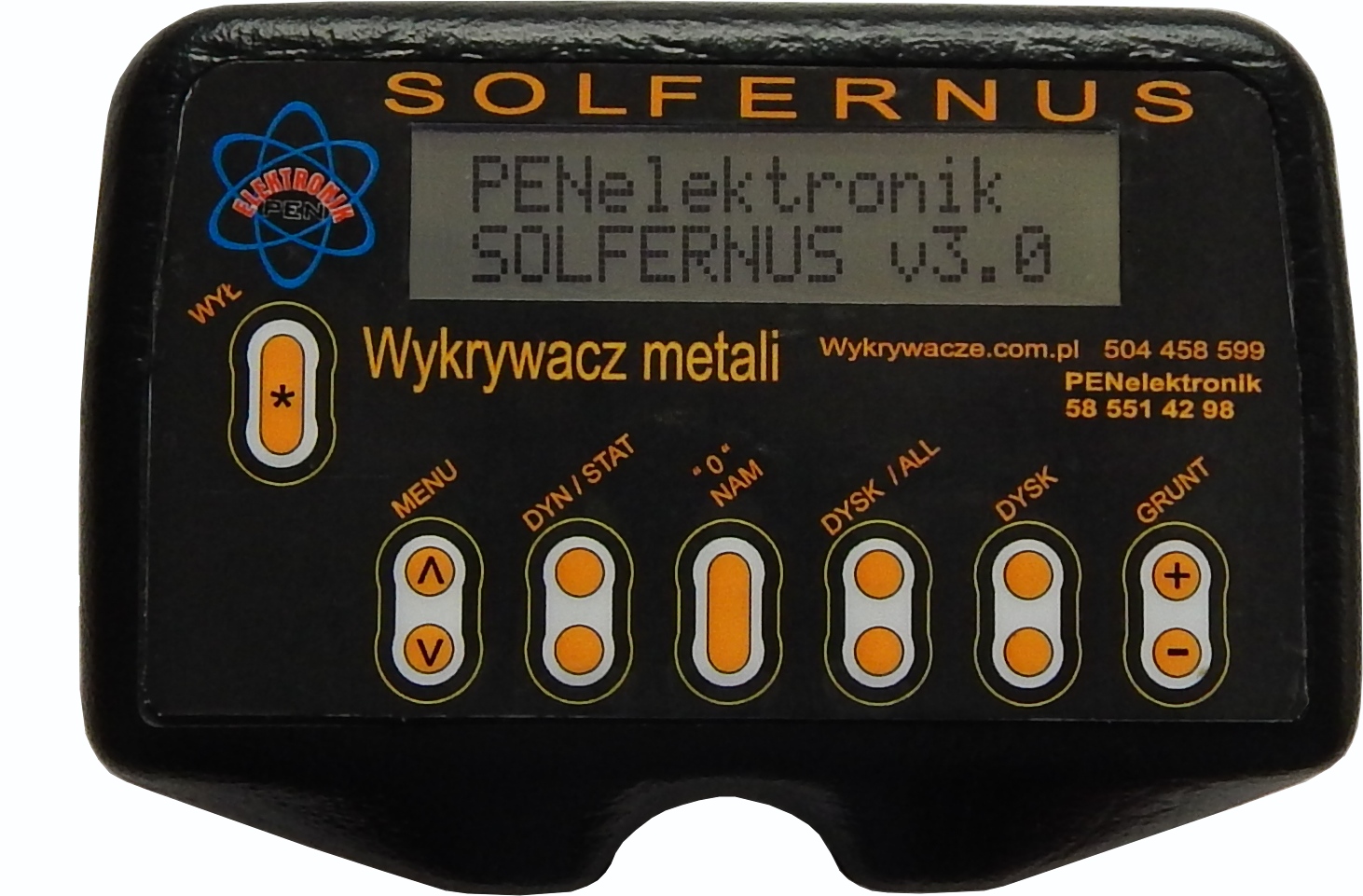

 Nowe podejście do sposobu regulacji ustawień wykrywacza. Zastosowalimy klawiaturę z klawiszami dedykowanymi dla regulacji najczęściej zmienianych nastaw, oraz łatwo dostępne jednopoziomowe menu dla zmian nastaw rzadziej zmienianych. Klawisze dwufunkcyjne (góra-dół). Udało się dzięki temu stworzyć przyjazne dla użytkownika urządzenie z łatwą intuicyjną obsługą.



TRYBY PRACY

STATYCZNY
W tym trybie pracy, wykrywacz sygnalizuje dźwiękiem ciągłym, obecnoć przedmiotów metalowych będących w jego zasięgu. Dźwięk trwa tak długo jak przedmiot pozostaje w zasięgu wykrywacza, i jego natężenie zmienia się przy zbliżaniu/oddalaniu sondy wykrywacza od przedmiotu.

STATYCZNY 1/2

Wykrywacz pracujący w trybie statycznym w wyniku dryftu termicznego elementów wykrywacza, i z innych powodów ma skłonność do rozregulowywania się. Z  tego powodu w trakcie pracy w trybie statycznym wykrywacz wymaga okresowego zerowania ustawień. Możliwe jest zerowanie ręczne przyciskiem "0" lub zerowanie automatyczne.

Opcja ustawienia układu automatyki odstrojenia wykrywacza

STATYCZNY1 - automatyka wyłączona - wykrywacz wymaga ręcznego

                        zerowania.

STATYCZNY2 - automatyka załączona- wykrywacz automatycznie utrzymuje

                         poziom progu sygnału, śledzi też zmiany wpływu gruntu.



DYNAMICZNY

W tym trybie pracy wymagane jest poruszanie sondą wykrywacza nad przeszukiwanym terenem. Syganlizacja następuje w momencie przejścia sondy nad przedmiotem. Sygnał dźwiękowy milknie gdy sonda zatrzyma się nad przedmiotem, nawet gdy przedmiot jest w zasięgu wykrywacza.

 DYNAMICZNY 1/2

W zależności od warunków terenu i gęstości występowania sygnałów można wybrać czas trwania sygnału akustycznego

1. - sygnał punktowy

2. - sygnał na całej szerokości sondy



PRÓG

Regulacja odstępu sygnalizacji akustycznej od zakłóceń. Im wyższy próg tym mniej sygnałów przypadkowych, jednak jednocześnie jest mniejsza czułość wykrywacza na drobne przedmioty. Ustawienie progu, odbywa się niezależnie dla każdego trybu i rodzaju pracy STAT/DYNAM



WZMOCNIENIE

Regulacja wzmocienia sygnalizacji akustycznej. Niski poziom wzmocnienia daje liniowy przyrost dźwięku od wielkości przedmiotu i jego odległości od sondy. Ze wzrostem nastawy wzmocnienia dźwięk narasta z coraz bardziej wyraźnym progiem, aż do sygnalizacji 0/1. Ustawienie wzmocnienia , odbywa się niezależnie dla każdego trybu i rodzaju pracy STAT/DYNAM



DYSKRYMINACJA

Zdolność wykrywacza do rozróżniania metali żelaznych od kolorowych i  rozróżnianie kolorowych między sobą.

RODZAJE DYSKRYMINACJI

wykrywacz posiada cztery tryby dykryminacji

0 - dyskryminacja wyłączona, wszystkie przedmioty niezależnie od rodzaju

     metalu są sygnalizowane

1 - dyskryminacja bez sygnalizacji dźwiękowej wykrycia przedmiotów

    żelaznych (marker dykryminacji wskazuje pierwszy skobelek oznaczający

    wykrycie żelaza )

2 - gdy marker dyskryminacji wskazuje skobelek I natępuje sygnalizacja tonem

     niskim przedmiotów żelaznych, gdy marker wskaże którykolwiek z

     pozostałych skobelków - sygnalizacja tonem wysokim przedmiotów z metali

     kolorowych

3- dyskryminacja wybranych metali kolorowych, wyznaczonych za pomocą skali

     markerów. Jeżeli skobelek jest zapalony i zostanie wskazany przez marker

     dyskryminacji, nastąpi sygnalizacja dźwiękowa, jeżeli wygaszony skobelek

     zostanie wskazany przez marker dyskryminacji nie będzie sygnalizacji

     dźwiękowej

4 - dykryminacja wybranych metali kolorowych , wyznaczonych za pomocą skali

     markerów z tonowym rozróżnianiem w 10-cio tonowej skali.







MARKERY DYSKRYMINACJI

Wybór markera dokonuje się przyciskiem dolnym MARKER, włączenie/ wyłączenie markera dokonuje się przyciskiem górnym.

Markery wypełnione są włączone i pojawia się sygnalizacja gdy wskaźnik dyskryminacji wskaże ten marker, przy załączonej dyskryminacji 3 i 4.



"0" GRUNTU

Regulacja obwodów odbiorczych wykrywacza, zapewniająca niewrażliwość wykrywacza na mineralizację gruntu.



NAMIERZANIE

Podczas pracy w trybie dynamicznym, gdy wciśniemy i przytrzymamy przycisk „0”, włącza się tryb namierzania VCO.

Wykrywacz działa bez dyskryminacji, sygnalizuje obecność przedmiotów metalowych jednoczesnym wzrostem natężenia , jak i wzrostem tonu dźwięku.



Ustawione w trakcie pracy nastawy są zapamiętane po wyłączeniu i ponownym włączeniu wykrywacza. Możliwe jest również zapisanie w pamięci wykrywacza 3 innych grup ustawień.



MENU

Wejście w menu odbywa się po krótkim przyciśnięciu przycisku ZAŁ,

- przewijanie menu góra / dół odbywa się przyciskami poniżej przyciski ZAŁ

- wybór nastawy do regulacji odbywa się przyciskiem "0"

- zmiana nastaw +/- odbywa się przyciskami poniżej przycisku ZAŁ

- akceptacja zmian i wyjście z menu przyciskiem "0"



SYGNAŁ WIODĄCY

Ustawienie podstawy poziomu sygnalizacji sygnału akustycznego. Poziom właściwy, to minimalny ton jaki daje się usłyszeć w głośniku lub słuchawkach dostosowany do indywidualnych predyspozycji użytkownika.



PODŚWIETLENIE

- regulacja jasności podświetlenia. Maksymalna jasność podświetlenia ma udział 5% w całkowitym poborze energii przez wykrywacz.

CZĘSTOTLIWOŚĆ

- zmiana częstotliwości nadajnika w 16 krokach.

WZMOCNIENIE SONDY

- regulacja wzmocnienia toru odbiorczego w 5 krokach x1, x2, x4, x8, x16. Zwiększenie wzmocnienia zapewnia wzrost czułości i zasięgu wykrywacza. Jednak należy z ostrożnością wybierać duże nastawy wzmocnienia, gdyż może to powodować niestabilną pracę wykrywacza, a nawet włączenie sygnalizacji przesterowania sondy - znaczek "!" na wyświetlaczu.

FILTRY

- możliwość regulacji filtra cyfrowego sygnału. Wysokie nastawy filtra zmniejszają ilość fałszywych sygnałów, jednak filtr należy stosować ostrożnie , gdyż wysokie nastawy ograniczają czułość wykrywacza.

UŚREDNIANIE

- uśrednianie cyfrowe sygnału, zwiększenie nastawy zmniejsza ilość zakłóceń i zwiększa wyrazistość sygnału, jednak ogranicza zdolność punktowej sygnalizacji.



INFORMACJE

- dane o modelu, numer seryjny wykrywacza, wersja oprogramowania

ZMIENNE

- informacje dla serwisu

ZAPIS NASTAW - USTAWIENIA UŻYTKOWNIKA

- zapis aktualnych nastaw wykrywacza w pamięci. Możliwość zapisu 3 grup nastaw.

ODCZYT NASTAW - USTAWIENIA UŻYTKOWNIKA

- wybór jednej z trzech grup zapisanych wcześniej nastaw użytkownika, lub wybór nastaw fabrycznych.

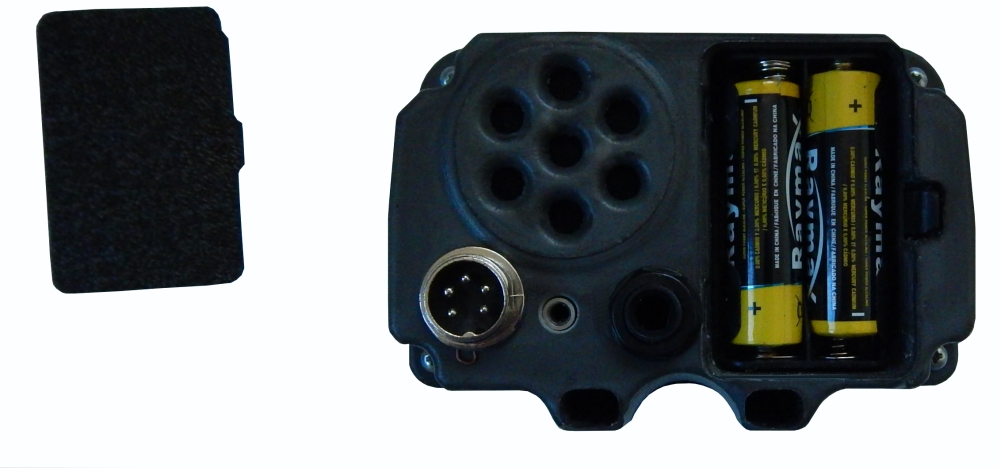

WSKAŹNIK STANU BATERII

Znaczek z symbolem baterii zmieniającej wypełnienie określa stan ogniw zasilających.



WSKAŹNIK PRZESTEROWANIA SONDY

Układy pomiarowe wykrywacza pracują w bardzo dużej rozpiętości sygnałów wejściowych, jeżeli jednak sygnał sondy przekroczy dopuszczalną wartość - zostaje wyświetlony znaczek przesterowania i generowany jest akustyczny sygnał przesterowania.







MOC NADAJNIKA

- regulacja mocy nadajnika w zakresie 1-3. W zależności od warunków terenowych dzięki zwiększeniu mocy możliwe jest zwiększenie zasięgu wykrywacza. W terenie zaśmieconym i silnie zmineralizowanym obniżenie mocy może zmniejszyć ilość fałszywych sygnałów, a także poprawić skuteczność działania dyskryminacji.



WŁAŚCIWOŚCI :





GWARANCJA

   Na wykrywacz udzielana jest 24 miesięczna gwarancja, na sondę 6 miesięcy

  Gwarancja zostanie przedłużona o kolejny rok (do czterech lat) , pod warunkiem dokonania rocznego odpłatnego przeglądu wykrywacza.

Zapewniamy serwis pogwarancyjny
